速冷速热高光模温机对注塑产品可以提高品质，缩短产品周期，优点多，但对于注塑模具的材质和模具水路的要求也是比较高，特别是材质，在冷热急速交换的情况下，普通钢材是比较容易开裂，下面就说说急冷急热注塑对模具的材质和模具水路的要求。

一、模具钢材建议：

模具所选用钢材需符合瞬时温度变化的热变形，目前已知相同客户案例所使用的钢材有：S136H（瑞典）、CEAN1（日本）、NK80(日本)等。

上述常用速冷速热模具使用钢材，目前市场上使用比较多，但是它们最好的特性在于可进行高抛光性，如果客户不需要高光无痕注塑，只是单纯进行速冷速热控制。可以不用选择这么好的钢材，可以根据工艺要求去另外选择。

二、模具流道建议：

模具流道尽量靠近产品表面，以使产品加热冷却更加快速，传热速度更快。同时也可以在加热与冷却过程中无需将整个模具温度都升温或冷却到相同温度，只需要将靠近产品部分模具温度控制到所需温度即可，从而能够更加的节省时间与能量损耗。产品流道要求：

1、流道采用直进直出方式设计，在模具内部采用无弯道设计，如果速度得到保证后可以在模具外面采用软管对接方式将流道短接从而节约能量损耗。

2、模具水道与产品表面间距控制在5-8MM左右为佳，模具水道的间距20mm之内为佳，如果间距过大影响传热时间，间距过小会导致模具在流道位置受力过小，容易导致模具开裂。（注：追求产品周期的可以降低水道间距，但要考虑模具承压和寿命）

3、流道直径、模温机提供水路直径为?10，在流量许可的范围内可进行定制。流道尽可能设计大点，以减小阻力满足循环水运行。流道与流道之间的间距也应控制在10MM左右为佳。

4、流道受压等级设计，模具流道受压等级至少达到PN16（1.6MPa）

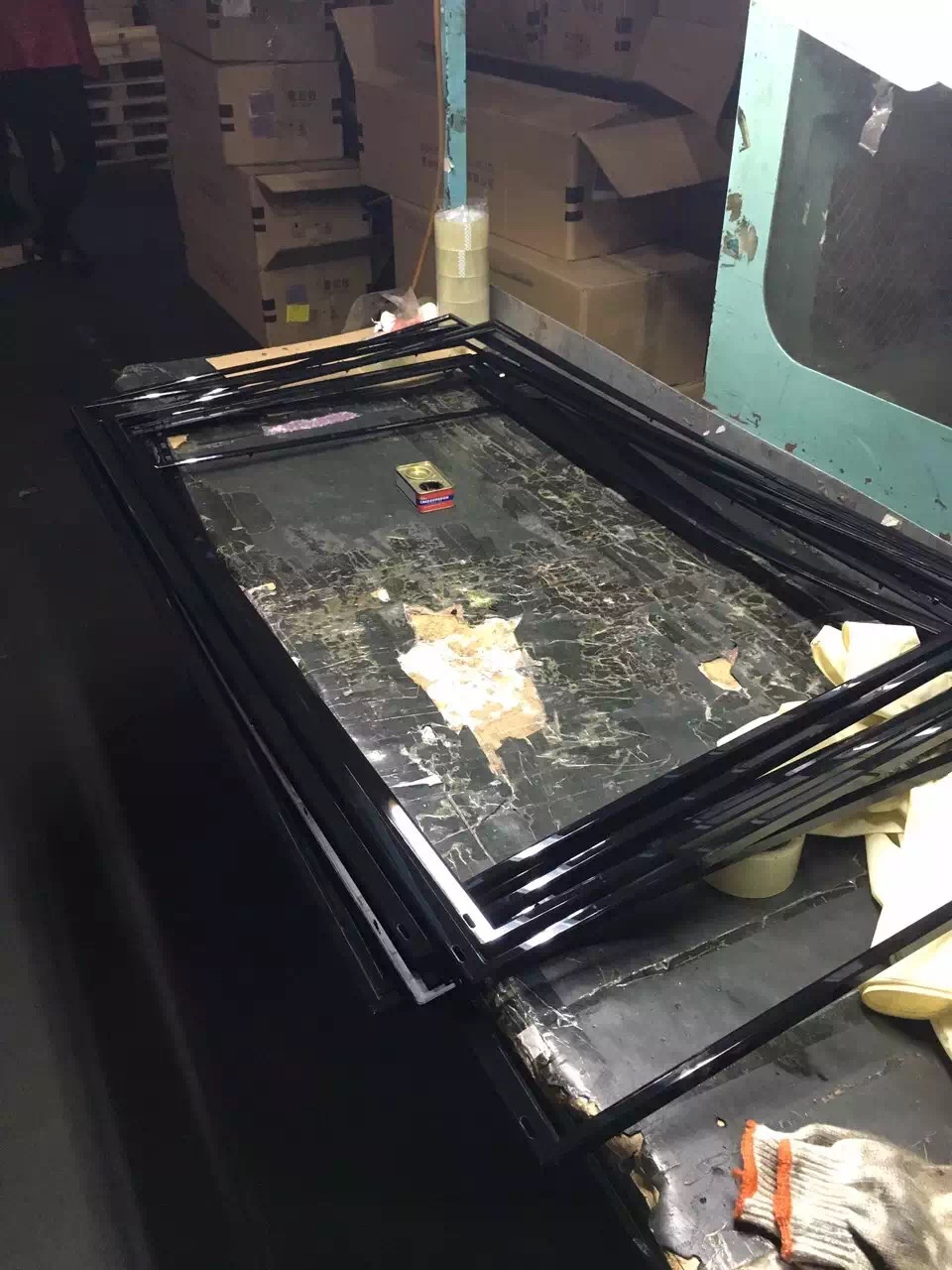

只有采用优质的钢材和合理的模具水路设计，采用奥兰特速冷速热高光模温机注塑高光无痕的塑胶产品是简单的。
